Kolik škod nám udeřilo na íránské jaderné místo Fordo?

Bez přístupu na web může být docela čas, než mohou externí odborníci přesně posoudit, jak vážně byl Fordo poškozen, ačkoliv nedávné americké hodnocení to popsalo jako vážně poškozený. Pohled na použitá bombu a struktura zařízení, jakož i hodnocení geologie webu, nabízí některé stopy.

Bomba

Odborníci na balistiku a výbuch popisují GBU-57 jako podobný obří kulkám. Vypadl z bombardéru B-2, bomba 30 000 liber, která zahrnuje více než 5 000 liber výbušnin, před odpálením zasáhlo zem kolem nadzvukové rychlosti.

Jak mocná je, ani bomba, jako je GBU-57, není jistá, že zničí tvrzený cíl pohřbený hluboko ve skále hory, říkají odborníci.

Hrubý odhad ukazuje, že 30 000 liber projektil, který se pohybuje rychleji, než by rychlost zvuku cestovala nejvýše pět až 10 metrů-až asi 35 stop-do několika běžných typů hornin, včetně těch, které se pravděpodobně nacházejí v Fordo, řekl Ryan Hurley, docent mechanického inženýrství v Johns Hopkins a odborník na chování skály v extrémních podmínkách. Většina odhadů uvádí Fordoovu hloubku někde mezi 260 a 360 stop.

Zlomeniny zanechané prvním výbuchem by mohly umožnit následnému bombům dosáhnout hlouběji, ale jak daleko je těžké předvídat.

Pan Hurley a další odborníci uvedli, že přesný výpočet poškození byl nemožný bez pokročilých počítačových simulací, klasifikovaných údajů o testech v reálném světě, přesné rychlosti a tvaru bomby a rozsáhlé znalosti struktury Fordo a geologie místa.

Větrání hřídele

Když stávkové plánovači hledali zranitelnosti ve Fordoově struktuře, vynulovali se na ventilační šachty, které se otevírají hory nad bunkrem, což by jim umožnilo vyhnout se pokusu o vystřelení tvrdé horniny nad zařízením.

Hlavní hřídele nešly rovně dolů, uvedl, že úředník ministerstva obrany obeznámen s rozhodovací pravomocí, který hovořil pod podmínkou anonymity, aby diskutoval o operačních záležitostech. Zigged a poněkud se zagívali nahoře, což znamená, že cesta k bunkru nebyla přímým výstřelem, dokud ke konci.

Přesný tvar ventilačních hřídelí byl nejasný, ale úhly by znamenaly, že by bomby narazily na kombinaci skalních a otevřených tunelů. Plánovači se rozhodli, že budou potřebovat více bomb.

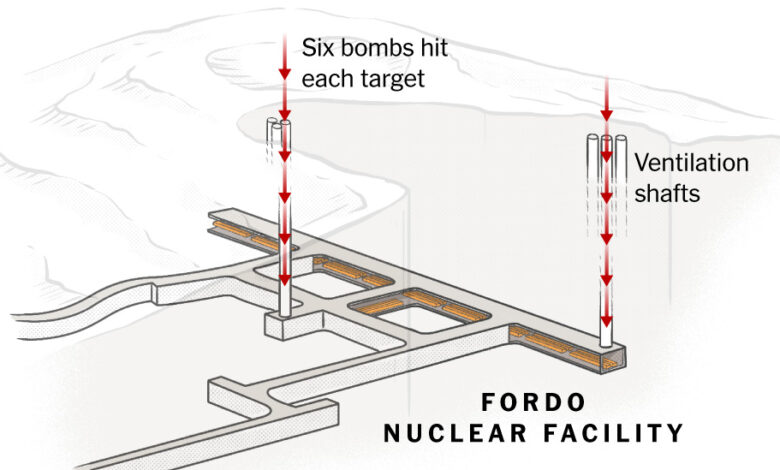

Každá z hřídelí se otevřela do tvaru trojfikálu nahoře, podle a 26. června Briefing Pentagon. Cílem na obou místech bylo odfouknout betonovou čepici jednou bombou a o pět dalších pět dolů po hlavní šachtě.

Geologie

Poškození, které způsobuje GBU-57-nebo jejich posloupnost-závisí na geologii v okamžiku dopadu.

Několik geologů konzultovaných The New York Times uvedlo, že íránský průzkum oblasti Fordo, publikovaný v roce 2020 v roce 2020 v GeopersiaAkademický časopis z University of Teheran naznačuje, že skála tam spočívá převážně z Ignimbrite, typu sopečné horniny.

„Ignimbrite je skvělá věc, do kterého je třeba se kopat,“ řekl Yizhaq Makovsky, geovědní a docent na University of Haifa v Izraeli. Řekl, že starověké podzemní obydlí v Kappadokii ve středním Turecku byly vytesány do Ignimbrite. Některé z těchto struktur mají více úrovní, spojují tunely a stovky vstupů.

Přesná třída nebo tvrdost Ignimbrite kolem Fordo je nejasná, řekl profesor Makovsky, ale stejně jako v Kappadokii, materiál pravděpodobně usnadnil vybudování podzemního bunkru. Vizuálně se zdá, že Ignimbrite kolem Fordo je relativně měkký, řekl, ale bližší studium by bylo třeba si být jistý.

Ignimbrite nabídl Íráncům další výhodu, řekl. Protože je to relativně porézní, může jednat tak, aby zvlněné škodlivé vlny, jako jsou z amerických bomb. Tímto způsobem řekl, že Ignimbrite může působit jako „pytle písku kolem starých pevností, postavit se, aby zastavily kulky.“

Nick Glumac, odborník na inženýrství a výbušniny na University of Illinois Urbana-Champaign, uvedl, že není pochyb o odpruhovacím účinku Ignimbrite nebo sopečné tufy.

„Tuff je v komunitě Blast dobře známý jako velmi efektivní absorbér energie – jeden z absolutně nejlepších,“ řekl profesor Glumac. „Porézní materiály, jako je ty, se používají v mnoha aplikacích k omezení zóny poškození spojené s BLAST z vysoké výbušniny.“

Zařízení

Komplex Fordo měl také několik příběhů, řekl úředník ministerstva obrany a zvyšoval počet bomb, které Spojené státy vypočítaly, aby bylo možné použít ke zničení odstředivek a jiného vybavení.

A bunkr mohl být chráněn jinými způsoby.

Írán je hlavním výrobcem betonu a íránští vědci publikovali příspěvky o betonu smíchaném s nepatrnými ocelovými vlákny a dalšími posilovacími materiály. Tvorbou mostu přes malé trhliny, když je beton namáhán, mohou vlákna učinit beton odolnější vůči výbuchům nebo dopadu, řekl Clay Naito, profesor strukturálního inženýrství na Lehigh University, jehož výzkum se zaměřuje na výkon vyztuženého betonu.

„Použití vláken může zdvojnásobit nebo ztrojnásobit pevnost v tahu a umožnit trhlinám zůstat stabilní,“ řekl profesor Naito. „To udržuje beton pohromadě mnohem větší míru.“

Jak moc to pomáhá záleží na síle výbuchu a specifické směsi betonu, řekl. Není jasné, zda Íránci vložili tento materiál do Fordo, ale řekl, že se ve Spojených státech stalo rutinou stříkat beton na vnitřní straně tunelů s ocelovými vlákny jako vrstva ochrany a strukturální podpory.

Propracovanější přístupy mohou zahrnovat ocelové desky, které pomáhají absorbovat šok exploze nebo zabránit betonovým střechům v létání ze stěn a poškození vybavení nebo zranění personálu.

Některá ochranná opatření zavedená na Fordo jsou známa. Inspektoři z Mezinárodní agentury pro atomovou energii v průběhu let popsali silně stěnové komory oddělené těžkými dveřmi odolnými proti výbuchu.

Proměnné

Jak špatně tedy byl Fordo poškozen? Hodně záleží na tom, jak blízko zařízení se vybuchla. Ale s tolika proměnnými – a tolik neznámých – může být obtížné si být jistý.

Bomby pravděpodobně nedosáhly samotných odstředivých komor, ačkoli analytici stále provádějí podrobná hodnocení, uvedl úředník obrany. Cílem, jak řekl úředník, bylo použít rázové vlny a další účinky explozí ke zničení odstředivek.

Pokud by bomby nedosáhly samotného bunkru, exploze by mohly stále způsobit velké poškození, kdyby došlo těsně před ním nebo ve ventilační šachtě.

V takovém případě by došlo k určitému strukturálnímu poškození, kde šokové vlny zasáhly. „A pak, když se dostaneme do širších tunelů a dále, má škodlivý účinek na vybavení,“ řekl Andrew Nicholson, ředitel Viper Applied Science, společnost se sídlem v Edinburghu, která vyvíjí software simulace Blast a studuje účinky extrémních zatížení na strukturách.

Pokud se jedné nebo více bombů podařilo dosáhnout bunkru, poškození, jakkoli významné, by mohla být stále omezená.

„Myslel bych, že by to všechno podstatně opékalo,“ řekl Peter McDonald, další režisér Viper.

Ale jako devastující jako výbuch v omezeném prostoru bunkru by byl pro zařízení, dodal McDonald, neočekával by úplný kolaps Fordo. Strukturální poškození by s největší pravděpodobností bylo omezeno na oblasti poblíž exploze.

Profesor Hurley, odborník na strojírenství Johns Hopkins, uvedl, že celkový přístup Pentagonu se zdál být zdravý.

„Řekl bych, že kdyby studovali geologii a ventilační hřídele tak pečlivě, jak bylo uvedeno, pak je pravděpodobné, že způsobily velmi významné poškození,“ řekl.

To je v souladu s rostoucí důvěra amerických úředníků, že stávka vážně poškodila Fordo a vyhladila svou řadu odstředivek.

Ale Jon B. Wolfsthal, ředitel globálního rizika Federace amerických vědců a úředník pro kontrolu zbraní v Bílém domě během správy Obamy a Biden, řekl, že do jaké míry americký úder na Fordo vrátil íránský jaderný program by závisel přesně na tom, jak šokové vlny a další účinky výbuchu roztrhnou skrz bunker.

„Jestli je to rázová vlna,“ řekl pan Wolfsthal, „tam je spousta věcí, které jsou získány.
